RSR5700 Scara Robot Pick And Place

Þökk sé margra ára reynslu af uppsöfnun á servóstýringu, notar RSR5700 sjálfstætt þróaða stýritækni, notar snjall afköst servómótora, með stórt ferðasvið, mikla nákvæmni, mikil afköst, margvísleg álag frá 2 kg til 5 kg. Það er hægt að nota mikið á sviði rafeinda-, lyfja- og matvælaiðnaðar o.s.frv.

Hringdu í okkur

DaH jaw

Lýsing

Tæknilegar þættir

Helstu eiginleikar Scara RSR5700 vélmenni

- Háhraða hringrásartími allt að 0.4s gerir það að verkum að fleiri hlutar fara framhjá á takmörkuðum tíma

- Framúrskarandi hröðun / hraðaminnkun, passa við slétt byrjun / stöðvun augnablik

- Hleðsla Scara vélmennisins getur verið allt að 6 kg, jafnvel þótt álagið sé aukið, getur það samt viðhaldið háhraða hringrásinni

- Nákvæm vinnsla, margar vinnsluaðferðir og fullkomin samsetningarstýring
- Með alþjóðlegum mæli- og kvörðunarbúnaði DYNALOG fyrir nákvæmni prófunar á braut, stjórnaðu nákvæmni nákvæmlega
- Endurtekin staðsetningarnákvæmni fyrsta og annars áss ±0.02 mm, þriðji ás ±0,01 mm, fjórði ás ±0,01 gráðu .

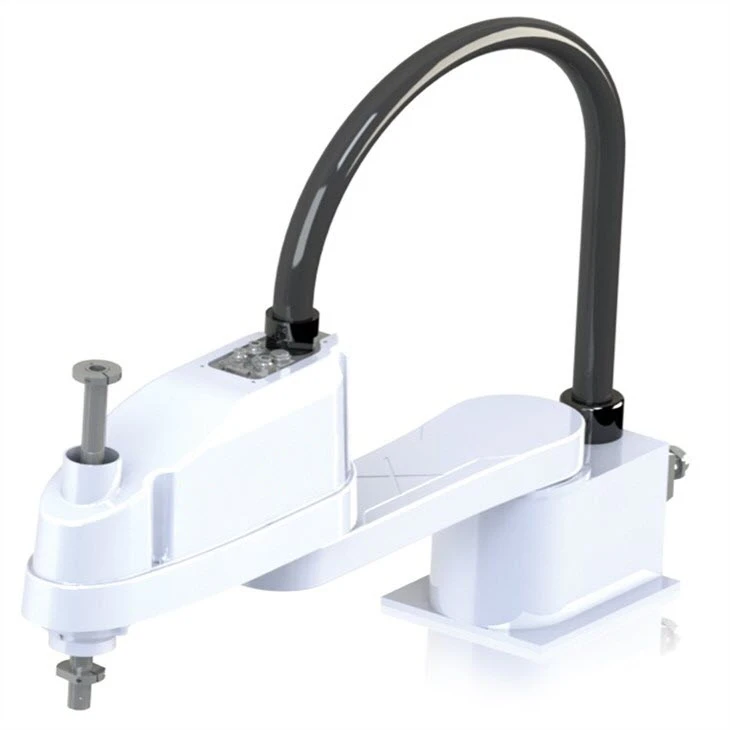

scara robot RSR5700

Frammistöðufæribreyta scara vélmennisins

Fyrirmynd		RSR5700
Frelsisgráður		4
Burðargeta		5kg/2kg
Hámark vinnuradíus		700 mm
Endurtaktu staðsetningarnákvæmni		±0.02 mm
Hreyfingarsvið	J1	±132 gráður
	J2	±150 gráður
	J3	0-200mm
	J4	±360 gráður
Hámarkshraði	J1	335 gráður / s, 5,84 rad / s
	J2	600 gráður / s, 10,46 rad / s
	J3	1111 mm/s
	J4	2000 gráður / s, 34,88 rad / s
Leyfilegt tregðu augnablik	J4	{{0}}.12kg㎡/0.01kg㎡
Leyfilegt tog	J4	4,23Nm
Ytra umhverfi	Hitastig	0 gráðu -45 gráðu
	Raki	20%-80%
Vél- Rafmagnsbox tengisnúrulengd		3m
Kenndu lengd kapalsins		8m
I/O færibreytur		Pinnar: 32Pin inntak (Bæði NPN og PNP) 32Pin útgangurt (NPN);
Body Reserved Signal Line		12Pin (flugtengi)
Pneumatic rör		3*Φ6
Rafhlaða getu		0.73kVA
Verndarstig		IP54
Mál afl / spenna / straumur		0.58kW/Stakur AC220V/3.1A
Uppsetningaraðferð		Jörð, á hvolfi, hlið
Þyngd vélar/rafmagns		22,5 kg/10,65 kg
